چکلیست جامع رفع نوسان دما در سردخانههای صنعتی و آمونیاکی (راهنمای عیبیابی و هوشمندسازی)

نوسان دما در سردخانههای صنعتی، آمونیاکی و فریونی عامل اصلی فساد مواد غذایی، داروها و افت کیفیت محصولات پروتئینی است. در این چکلیست کاربردی و تخصصی، نحوه عیبیابی کمپرسور، تنظیم چرخه دیفراست، کالیبراسیون و جانمایی سنسورهای PT100، استانداردهای بهداشتی HACCP و روشهای هوشمندسازی با اینترنت اشیا (IoT) را بررسی کردهایم.
در انبارداری برودتی و سالنهای نگهداری محصولات فاسدشدنی، «ثبات دمایی» مرز قطعی میان حفظ کیفیت کالا و تحمیل خسارتهای سنگین میلیاردی است. برخلاف تصور عمومی، نوسان دما صرفاً به معنای بالا رفتن حرارت نیست؛ بلکه نوسانات متناوب حتی در بازه ۱ تا ۲ درجه سانتیگراد، با ایجاد پدیده میعان و تصعید مکرر رطوبت، ساختار سلولی گوشت و مواد پروتئینی را متلاشی کرده، وزن محصول را کاهش داده و پدیدهای موسوم به «سوختگی انجمادی» (Freezer Burn) ایجاد میکند. در سردخانههای نگهداری واکسن، فرآوردههای خونی و دارویی نیز، هرگونه انحراف خارج از بازه استاندارد ۲+ تا ۸+ درجه سانتیگراد، فوراً به ابطال مجوزهای بهداشتی و نابودی سرمایه منجر میگردد.
بسیاری از مدیران فنی و اپراتورها تصور میکنند نصب چیلرها یا کمپرسورهای پرقدرت به تنهایی تضمینکننده پایداری سالن است؛ در حالی که طبق دادههای میدانی، بیش از ۷۰ درصد نوسانات دمایی ناشی از خطاهای تنظیم چرخه برفکزدایی (Defrost)، قرارگیری اشتباه پروبهای سنسور، نشت هوا از درزگیر دربها، عدم بالانس جریان هوا در اواپراتورها و فقدان سیستم مانیتورینگ بلادرنگ رخ میدهد. در این راهنمای جامع و مرجع، چکلیست تخصصی رفع نوسان دما، استانداردهای دمایی نگهداری و معماری پیادهسازی سامانه نظارت هوشمند با اینترنت اشیا (IoT) را بررسی میکنیم.
- چرا حتی نوسان ۱ درجهای در سردخانه خسارتهای میلیاردی به بار میآورد؟
- کالبدشکافی انواع سردخانهها: مقایسه سیستمهای آمونیاکی (NH3) و فریونی از منظر پایداری دما
- چکلیست ۱۰ مرحلهای مهندسی برای بازرسی، عیبیابی و مهار نوسان دمای سردخانه
- تنظیم بهینه چرخه برفکزدایی (Defrost) و جلوگیری از افزایش ناخواسته حرارت
- اصول جانمایی و نصب سنسورهای دما و رطوبت جهت حذف نقاط کور سالن
- جدول استانداردهای دمایی، رطوبتی و حداکثر تلورانس مجاز نگهداری کالاها (HACCP / GMP)
- مدیریت بحران قطع برق، دوفاز شدن شبکه و توقف کمپرسورها
- دیتالاگر ابری و مانیتورینگ هوشمند آنلاین در انطباق با بازرسیهای بهداشت و دامپزشکی
- یکپارچهسازی مانیتورینگ سردخانه با سیستمهای اعلام سرقت و نشت گاز آمونیاک
- جدول مقایسه روشهای سنتی کنترل برودت با سامانه هوشمند IoT شرکت ELFify
- پرسشهای متداول مدیران فنی و اپراتورهای سردخانههای صنعتی
چرا نوسان ۱ الی ۲ درجهای در سردخانه فاجعهبار است؟
در علوم تبرید صنعتی، مفهوم دما صرفاً با عدد روی نمایشگر تابلوی برق سنجیده نمیشود، بلکه رفتار ترمودینامیکی محصول در برابر تغییرات محیطی اهمیت دارد. پیامدهای خطرناک نوسانات حرارتی عبارتند از:
- تشکیل بلورهای درشت یخ (Ice Recrystallization): با هر بار نوسان دما به سمت بالا، لایه نازکی از کریستالهای آب روی بافت گوشت و مرغ ذوب شده و با افت مجدد دما به بلورهای درشت خنجری تبدیل میشوند که دیواره سلولی ماده غذایی را پاره کرده و ارزش غذایی و شادابی بافت را از بین میبرند.
- افت شدید وزن محصول و خشکیدگی (Dehydration): نوسان رطوبت ناشی از نوسان دما باعث تبخیر رطوبت درونی میوهها (نظیر سیب و کیوی) میشود؛ امری که به چروکیدگی پوست و افت ۲ تا ۵ درصدی وزن کل تناژ بار سالن میانجامد.
- فعال شدن اسپورهای قارچی و باکتریایی: در سردخانههای بالای صفر، نوسان مثبت دما شرایط را برای رشد سریع کپکها و باکتریهای سرمادوست مهیا میسازد.
- افزایش سرسامآور مصرف برق و استهلاک کمپرسور: کارکرد مکرر و استارتهای متوالی زیر بار ناشی از بیثباتی دما، مصرف دیماند برق کارخانه را به اوج میرساند. برای تحلیل این موضوع، مطالعه مقاله تخصصی راهکارهای IoT برای کاهش مصرف انرژی در کارخانجات و مرغداریها توصیه میشود.
مقایسه سردخانههای آمونیاکی و فریونی از منظر پایداری حرارتی
انتخاب مبرد و ساختار مکانیکی تبرید، رفتار سیستم را در برابر نوسانات اقلیمی تعیین میکند:
- سردخانههای بزرگ آمونیاکی (NH3): آمونیاک بالاترین ظرفیت نهان تبخیر را دارد و برای سالنهای چند هزار تنی و تونلهای انجماد سریع ایدهآل است. این سیستمها ثبات دمایی بالایی ایجاد میکنند، اما در صورت افت فشار پمپ آمونیاک یا نشتی گاز، ریسک مسمومیت و افت ناگهانی برودت بسیار شدید است.
- سردخانههای فریونی (Freon - R404A, R507): برای مجموعههای کوچکتر و سالنهای تفکیکشده به کار میروند. این سیستمها چابک هستند، اما در برابر نشت مبرد بسیار حساس بوده و در صورت افت گاز، دمای سالن به سرعت بالا میرود.
در هر دو ساختار، مانیتورینگ دقیق فشار مکش و دهش، سلامت روغن کمپرسور و دمای لولهها ضروری است که این زیرساخت در راهکار جامع هوشمندسازی صنعتی و کارخانه با IoT سازماندهی شده است.
چکلیست ۱۰ مرحلهای مهندسی برای بازرسی و رفع نوسان دما
برای برطرف کردن شوکهای حرارتی در سالنهای برودتی، این چکلیست کاربردی را به ترتیب اولویت پیادهسازی کنید:
- بازرسی هوابندی و لاستیکهای دور درب (Gasket Inspection): با استفاده از روش تست کشیدن کاغذ، اطمینان حاصل کنید که لاستیکهای دور درب کاملاً هوابند هستند. کوچکترین درز، حجم زیادی از هوای مرطوب گرم را به داخل میکشد.
- نصب پردههای برودتی PVC و سنسور پایش باز ماندن درب: دربهای کشویی تردد لیفتراک نباید بیش از زمان مجاز باز بمانند. با نصب سنسورهای مگنت صنعتی استاندارد که در راهنمای مگنت درب و پنجره؛ تفاوت مدلهای سیمی و بیسیم تشریح شده است، در صورت باز ماندن درب بیش از ۳ دقیقه، سیستم باید هشدار صادر کند.
- بررسی عملکرد المنتها و شیرهای گاز داغ در دیفراست: مطمئن شوید که پایان برفکزدایی با سنسور دمای کویل کنترل میشود، نه با تایمرهای ثابت آنالوگ.
- رعایت فواصل استاندارد چیدمان باکسها و پالتها: حداقل فاصله پالت از دیوارها باید ۴۵ سانتیمتر و از سقف زیر اواپراتور حداقل ۶۰ سانتیمتر باشد تا جریان هوای پرتابی فنها مختل نشود.
- کالیبراسیون دورهای پروبهای دما: سنسورهای حرارتی را هر ۶ ماه یکبار با دماسنجهای مرجع کالیبره کنید؛ خطای ۱.۵ درجهای سنسور میتواند کمپرسور را در زمان نامناسب خاموش کند.
- پایش جریان مصرفی الکتروموتور فنهای اواپراتور: نیمسوز شدن فن یا شکستگی پروانهها پرتاب باد را کاهش داده و نقاط گرم ایجاد میکند.
- نظارت بر تعادل بار برودتی در زمان بارگیری جدید: ورود بار گرم خارج از ظرفیت، دمای سالن را به شدت دچار شوک میکند؛ بارگیری باید در شیفتهای مرحلهبهمرحله صورت گیرد.

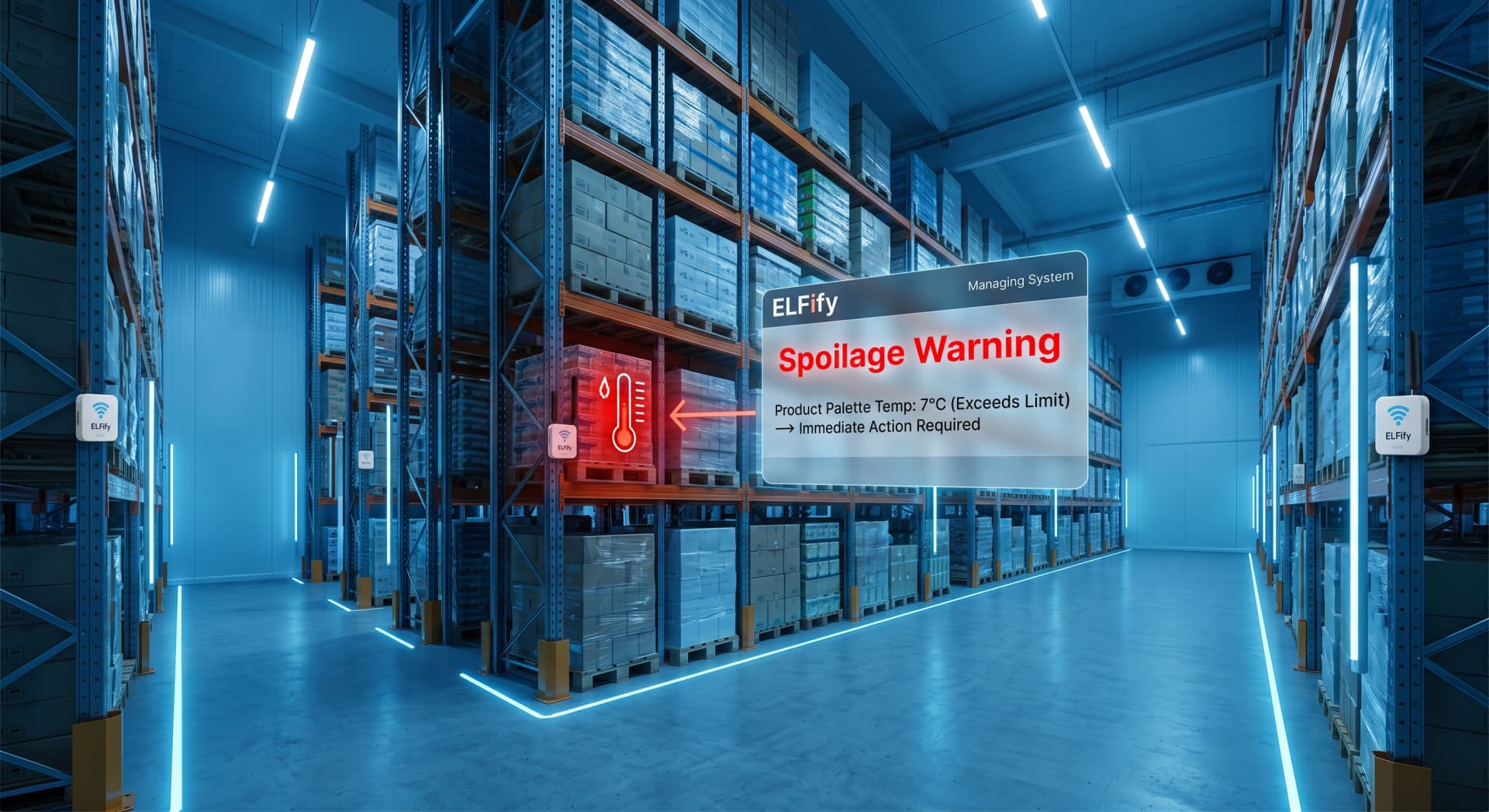

- استقرار سامانه مانیتورینگ هوشمند مستقل: تجهیز سالن به راهکار مانیتورینگ و هوشمندسازی سردخانه با اینترنت اشیا جهت ثبت آنلاین منحنیهای دمایی.
- تست ماهانه مدار تغذیه اضطراری و باتری پشتیبان: مطمئن شوید در قطعیهای شبکه برق، دستگاه اعلان خطر فعال باقی میماند. جزئیات فنی این حوزه در صفحه باتری پشتیبان و عملکرد دزدگیر در قطعی برق طولانیمدت در دسترس است.
- تمیزکاری مداوم کویلهای کندانسور هوایی: تجمع غبار روی کندانسور در محوطه باز، تبادل حرارتی را مختل کرده و باعث افزایش فشار دیسشارژ کمپرسور و افت راندمان خنکسازی میشود.
تنظیم بهینه چرخه دیفراست (برفکزدایی)؛ پایان شوکهای حرارتی
یکی از بزرگترین دلایل نوسان دما در سردخانهها، چرخه اشتباه برفکزدایی است. در سیستمهای سنتی، اپراتور تایمری را تنظیم میکند که به عنوان مثال هر ۶ ساعت، سالن به مدت ۳۰ دقیقه وارد فاز دیفراست شود. اگر در این بازه کویل برفک کمی داشته باشد، المنتهای پرقدرت حرارتی سالن را گرم کرده و دمای هوا را تا ۴ الی ۸ درجه بالا میبرند!
در متدولوژی هوشمند بر پایه پردازش در لبه (Edge Computing):
- فاز برفکزدایی بر اساس افت جریان هوای عبوری و اختلاف دمای قبل و بعد از کویل فعال میشود (Demand Defrost).
- فرمان پایان دیفراست با رسیدن دمای سطح لولهها به آستانه ایمن (معمولاً ۸+ تا ۱۰+ درجه سانتیگراد) صادر میشود تا المنتها فوراً قطع شوند.
- یک تأخیر کوتاه جهت چکهکردن قطرات آب (Drip Time) اعمال شده و سپس فنها با تاخیر روشن میشوند تا هوای گرم اواپراتور وارد سالن نشود.
اصول جانمایی سنسورهای دما و رطوبت جهت حذف نقاط کور سالن
قراردادن تنها یک ترموستات روی دیوار نزدیک درب ورودی، اشتباهی نابخشودنی در سردخانههای مدرن است. سنسور در مقابل فن دمای فوقالعاده سرد و در کنار درب دمای بالا را نشان میدهد و هیچکدام نشانگر دمای هسته بار نیستند.
برای دریافت اطلاعات دقیق، سنسورهای صنعتی باید در سه نقطه استراتژیک جانمایی شوند:
- ناحیه میانی سالن در ارتفاع ۲ متری (درون راهروی پالتها): برای ثبت دمای ماندگار و پایدار هوای گردشیافته.
- کانال مکش اواپراتور (Return Air): دمای این نقطه دقیقترین معیار از بار حرارتی کل سالن است.
- دورترین نقطه از دهانه پرتاب باد: جهت شناسایی نقاط کور و رکود هوا در انتهای سوله.

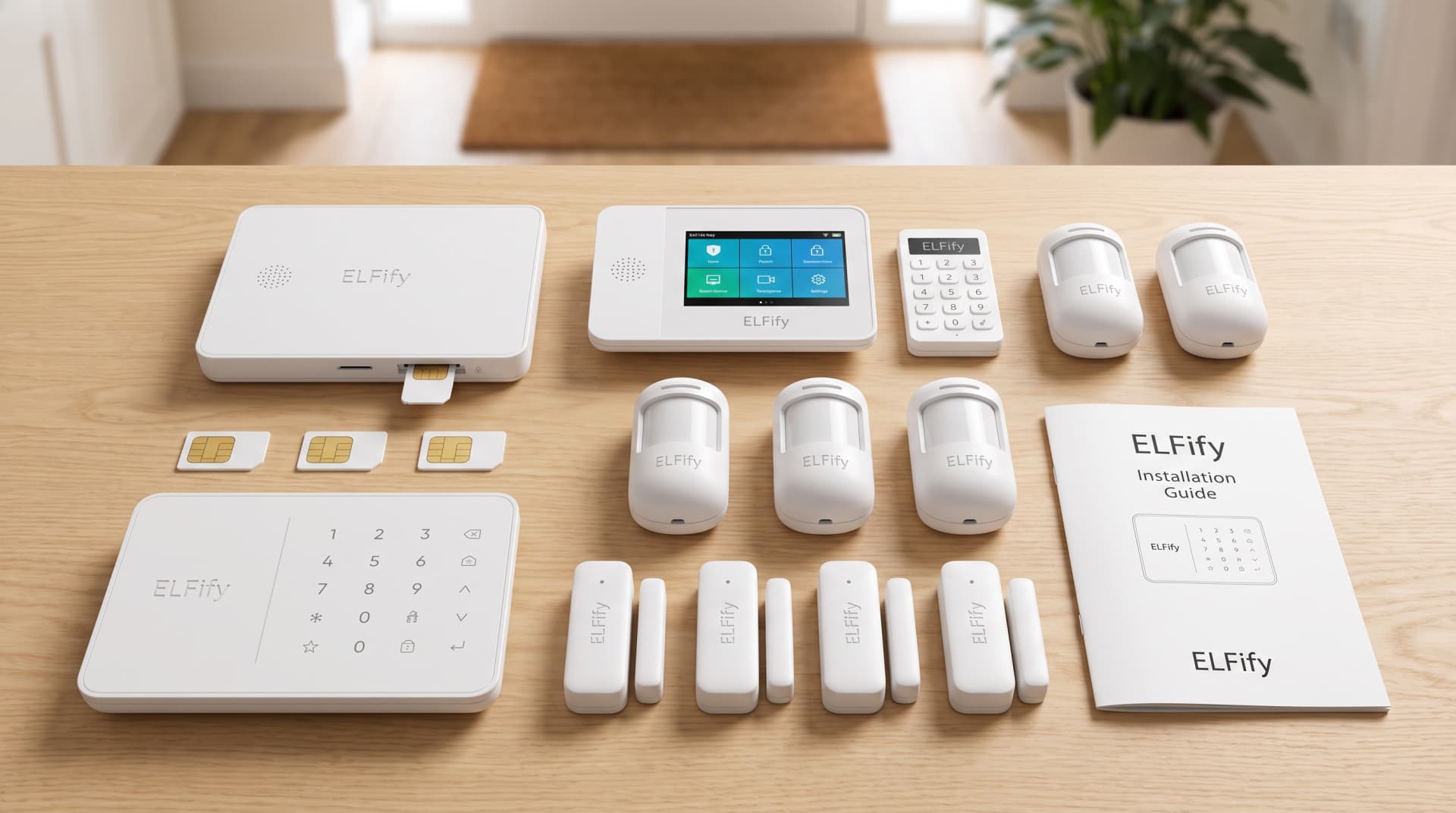

در سالنهای وسیع، ارتباط سنسورها باید با خطوط صنعتی باسیم ایزوله برقرار شود تا نویز الکتروموتورها دادهها را مخدوش نکند. مشخصات این کابلکشی در راهنمای آموزش جامع نصب و سیمکشی سیستمهای حفاظتی و مقاله پروتکلهای ارتباطی در سیستمهای IoT تشریح شده است.
جدول استانداردهای دمایی، رطوبتی و تلورانس مجاز نگهداری کالاها
برای تنظیم دقیق آستانههای هشدار سیستمهای اتوماسیون، مقادیر جدول زیر مبنای ممیزیهای بهداشتی و استانداردهای جهانی HACCP است:
| دستهبندی محصول | دمای نگهداری استاندارد (°C) | رطوبت نسبی بهینه (RH%) | حداکثر تلورانس مجاز نوسان | حداکثر زمان تابآوری در قطعی |
|---|---|---|---|---|
| گوشت قرمز و مرغ منجمد | ۱۸- الی ۲۲- درجه | ۸۵ الی ۹۰ درصد | ± ۱.۵ درجه سانتیگراد | حداکثر ۳ ساعت |
| ماهی، میگو و غذاهای دریایی | ۲۲- الی ۲۵- درجه | ۹۰ الی ۹۵ درصد | ± ۱.۰ درجه سانتیگراد | حداکثر ۲ ساعت |
| سیب، کیوی و گلابی | ۰ الی ۲+ درجه | ۹۰ الی ۹۵ درصد | ± ۰.۸ درجه سانتیگراد | حداکثر ۵ ساعت |
| مرکبات (پرتقال و لیمو) | ۴+ الی ۶+ درجه | ۸۵ الی ۹۰ درصد | ± ۱.۰ درجه سانتیگراد | حداکثر ۶ ساعت |
| دارو، واکسن و فرآورده بیولوژیک | ۲+ الی ۸+ درجه | ۴۵ الی ۶۰ درصد | ± ۰.۵ درجه (بسیار بحرانی) | کمتر از ۲۰ دقیقه |
| بستنی و خامه منجمد | ۲۴- الی ۲۸- درجه | ۷۵ الی ۸۰ درصد | ± ۱.۰ درجه سانتیگراد | حداکثر ۱ ساعت |
مدیریت بحران قطع برق و توقف ناگهانی کمپرسورها
بزرگترین کابوس مالکان سردخانه، وقوع خاموشی سراسری یا پریدن فیوز تابلوی قدرت در ساعات بامدادی و روزهای تعطیل است. در صورت توقف کمپرسورها در گرمای تابستان، دمای سردخانه منفی ظرف چند ساعت به بالای صفر میرسد. سامانه حفاظتی استاندارد باید به پروتکلهای واکنش اضطراری مجهز باشد:
- کنترلر مرکزی به محض قطع برق ۲۲۰/۳۸۰ ولت، با تکیه بر باتری پشتیبان داخلی، در کمتر از ۳ ثانیه تماس صوتی مکرر و پیامک اضطراری به مدیر فارم و سرپرست شیفت مخابره میکند. برای بررسی سرعت این مکانیزم، مقاله هشدارهای هوشمند و اعلانهای لحظهای روی موبایل را بخوانید.
- کنترلر رله فرمان استارت دیزل ژنراتور اضطراری (ATS Trigger) را فعال مینماید تا تغذیه تابلوی چیلرها سریعاً تامین شود. جزئیات این سیستم در راهکار سیستم هشدار قطع برق و نفوذ در مرغداری و سوله صنعتی تشریح شده است.
- پایش ولتاژ و دوفاز شدن فیدرها مانع از گریپاش و سوختن سیمپیچ الکتروموتورهای گرانقیمت کمپرسور در نوسانات ولتاژ شهری میشود.
یکپارچگی با سیستمهای اعلام سرقت و نشت آمونیاک در سولهها
در مجتمعهای انبارداری و سردخانههای بزرگ، جداسازی سیستم نظارت دمایی از سامانه اعلام خطر فیزیکی اشتباه است. با بهرهگیری از معماری تجهیزات و بردهای IoT انعطافپذیر ELFify، یک سامانه واحد میتواند وظایف زیر را به طور همزمان پوشش دهد:
- دتکتور نشت گاز آمونیاک: به محض نشت گاز در موتورخانه یا سالن، سیستم شیرهای مغناطیسی خط مایع را مسدود کرده و اگزاستفنهای تخلیه اضطراری را روشن میکند.
- گسترش زونهای امنیتی انبار: با اضافه کردن بردهای توسعه زون، تمامی دربهای بارانداز و راهروها به چشمیهای حرکتی و مگنتهای ضدضربه مجهز میشوند. راهنمای کاربردی این فناوری در صفحه افزایش زون و گسترش سیستم امنیتی در سولههای بزرگ گردآوری شده است.
- تایید تصویری با دوربین مداربسته: در لحظه وقوع هشدار خروج دما یا نفوذ فیزیکی، تصویر زنده دوربین مربوطه روی اپلیکیشن ظاهر میشود. آموزش این قابلیت در صفحه نحوه اتصال دزدگیر به دوربین مداربسته و اپلیکیشن موبایل آورده شده است.
مدیریت یکپارچه تمامی این بخشها از طریق پلتفرم جامع کنترل یکپارچه روشنایی، کولر و دزدگیر از یک اپلیکیشن صورت میگیرد.
جدول مقایسه روشهای سنتی با سامانه هوشمند مانیتورینگ سردخانه ELFify
| شاخص عملکردی | روش سنتی (دماسنج عقربهای/دیجیتال ساده) | دیتالاگرهای آفلاین حافظهدار | سامانه هوشمند آنلاین IoT شرکت ELFify |
|---|---|---|---|
| نحوه اطلاعرسانی حادثه | بیاطلاعی تا زمان سرکشی حضوری اپراتور | آژیر محلی (در صورت حضور پرسنل) | تماس صوتی آنی، پیامک متنی، پوشنوتیفیکیشن زیر ۳ ثانیه |
| عملکرد در زمان قطعی برق | خاموش شدن و توقف کامل قرائت | ثبت داده بدون قابلیت ارسال هشدار بیرونی | پایداری تا ۴۸ ساعت با باتری پشتیبان + پیامک آنی قطع برق |
| انطباق با استانداردهای بهداشتی | ثبت دستی در دفاتر (مستعد خطای انسانی) | نیازمند تخلیه دستی با کابل USB | ثبت ابری لحظهای با خروجی خودکار فرمتهای PDF و اکسل |
| پایداری ارتباط در قطعی اینترنت | فاقد بستر ارتباطی | فاقد بستر ارتباطی | عملکرد مستقل در بستر سیمکارت و شبکه GSM/4G |
| کنترل چرخه برفکزدایی | تایمری ثابت بدون توجه به برفک واقعی | فاقد خروجی فرمان | دیفراست تطبیقی هوشمند بر اساس دمای کویل و راندمان اواپراتور |
پرسشهای متداول درباره رفع نوسان دمای سردخانه
استفاده از تایمرهای ثابت بدون سنسور پایان دیفراست، باعث میشود حتی پس از آب شدن کامل برفکها، المنتهای حرارتی یا گاز داغ روشن بمانند و گرمای اضافه را به فضای سالن تزریق کنند. راهحل مهندسی، قطع دیفراست با سنسور دمای کویل است.
کنترلرهای ELFify مجهز به باتری پشتیبان داخلی و ماژول سیمکارتی مستقل هستند. به محض افت ولتاژ یا قطع برق شهر، سیستم بدون ثانیهای مکث تماس صوتی ممتد و پیامک هشدار قطع برق را برای تمامی شمارههای ثبتشده ارسال میکند.
بله؛ طبق ضوابط جدید زنجیره سرما (Cold Chain)، دفاتر ثبت دستی فاقد اعتبار نظارتی هستند و سالنهای نگهداری مواد غذایی و دارویی ملزم به ارائه نمودارهای مانیتورینگ ثبت پیوسته با سنسورهای کالیبرهشده هستند.
تثبیت شرایط برودتی و استقرار سامانههای پایش آنلاین، سپری مطمئن برای حفظ سلامت محصولات و صیانت از سرمایههای میلیاردی فعالان زنجیره سرد است. کارشناسان فنی ELFify آمادهاند تا بر اساس متراژ، نوع مبرد و ظرفیت برودتی مجموعه شما، بهینهترین پلن مانیتورینگ و هوشمندسازی سردخانه را طراحی و پیادهسازی نمایند. جهت آشنایی با سختافزارها و سنسورهای تخصصی، به صفحه مانیتورینگ و هوشمندسازی سردخانه با اینترنت اشیا ELFify مراجعه فرمایید.
